У серійному виробництві точність деталей часто перевіряють не тоді, коли вже виникла проблема, а задовго до складання. Особливо це стосується валів, отворів, втулок, корпусних деталей і посадочних поверхонь. Якщо отвір вийшов за межі допуску або вал має неправильний діаметр, вузол може не зібратися, працювати з люфтом або швидко зношуватися.
На перший погляд усе просто: є креслення, є розмір, є допуск — потрібно виміряти. Але в реальному виробництві питання не лише в тому, чим поміряти деталь. Важливо вибрати такий спосіб контролю, який буде швидким, повторюваним і зрозумілим для дільниці або відділу технічного контролю.
Чому контроль посадок такий важливий
Посадка визначає, як одна деталь взаємодіє з іншою. Вал може входити в отвір із зазором, із натягом або мати перехідну посадку. Від цього залежить робота підшипників, втулок, шестерень, шківів, корпусних з’єднань та інших вузлів.
Якщо зазор завеликий, з’являється люфт, вібрація, шум і прискорене зношування. Якщо натяг надмірний, деталь може не зібратися або пошкодитися під час монтажу. Іноді проблема проявляється не одразу, а вже після запуску обладнання, коли виправити її значно дорожче.
Тому контроль валів і отворів — це не дрібна операція після обробки, а частина стабільного виробничого процесу.
Не кожен розмір потрібно контролювати однаково
На виробництві часто є спокуса перевіряти все одним універсальним інструментом: штангенциркулем, мікрометром або нутроміром. У багатьох випадках це справді потрібно. Вимірювальний інструмент показує фактичне значення розміру і дозволяє зрозуміти, наскільки деталь відхилилася від номіналу.
Але якщо йдеться про серійну партію, де потрібно швидко перевірити десятки або сотні однакових деталей, точне числове значення не завжди є головним. Часто важливіше отримати відповідь: деталь придатна чи ні.
Саме тут корисний граничний контроль. Він не дає цифру в міліметрах, але показує, чи потрапляє розмір у встановлене поле допуску. Для серійних деталей це може бути швидше і надійніше, ніж постійне ручне вимірювання кожної одиниці.
Чим контролюють отвори
Для контролю отворів найчастіше використовують гладкі калібри-пробки. Вони працюють за принципом “прохідна / непрохідна” сторона. Прохідна частина повинна входити в отвір без надмірного зусилля, а непрохідна — не повинна проходити.
Такий спосіб зручний для втулок, корпусних деталей, посадочних місць, отворів під вали, пальці, напрямні або кріпильні елементи. Якщо отвір потрібно перевіряти регулярно, калібр-пробка значно скорочує час контролю.
Нутромір або інший вимірювальний інструмент доречний тоді, коли потрібно знати фактичний розмір, оцінити овальність, конусність, знайти причину відхилення або налаштувати процес обробки. Але для швидкої приймальної перевірки серійних отворів калібр часто практичніший.
Чим контролюють вали та зовнішні діаметри
Для зовнішніх циліндричних поверхонь використовують мікрометри, калібри-кільця, калібри-скоби та інший контрольний інструмент. Вибір залежить від того, що саме потрібно перевірити.
Мікрометр дає точний розмір. Він корисний під час налагодження верстата, контролю першої деталі, аналізу відхилень або періодичної перевірки процесу. Але коли потрібно швидко перевіряти серійні вали, шийки, осі чи втулки, зручнішими можуть бути калібри-скоби або кільця.
Калібр-кільце перевіряє зовнішній діаметр за принципом придатності. Калібр-скоба дозволяє швидко контролювати розмір без повного надягання кільця на деталь. Це зручно для валів, ступінчастих поверхонь, деталей із буртами або елементів, де доступ до контрольної ділянки обмежений.

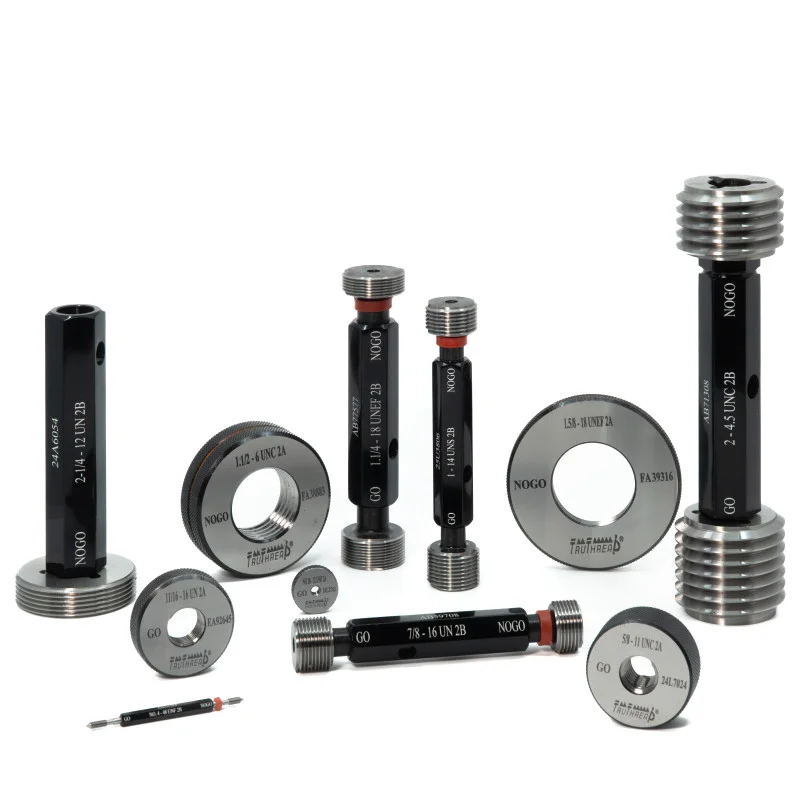

Для регулярної перевірки валів, отворів, посадок і повторюваних розмірів підприємства використовують спеціалізовані калібри, які допомагають швидко оцінити придатність деталі без зайвих вимірювань.
Коли потрібен мікрометр, а коли калібр
Мікрометр потрібен там, де важлива точна цифра. Наприклад, коли технолог налаштовує обробку, перевіряє стабільність процесу або шукає причину браку. Він показує, наскільки розмір близький до верхньої чи нижньої межі допуску.
Калібр потрібен там, де важлива швидка відповідь. Він не пояснює, наскільки саме деталь відхилилася, але показує, чи можна її пропускати далі. У серійному контролі це часто достатньо.
На практиці ці інструменти не конкурують, а доповнюють один одного. Наприклад, першу деталь після налаштування верстата можна перевірити мікрометром, а далі серійну партію контролювати калібром. Якщо калібр показує невідповідність, тоді вже є сенс брати вимірювальний інструмент і з’ясовувати причину.
Що врахувати під час вибору інструменту
Перед тим як вибирати інструмент контролю, потрібно відповісти на кілька практичних питань. Який параметр критичний? Це отвір, вал, різьба, паз чи посадочна поверхня? Чи потрібне точне значення розміру, чи достатньо перевірити придатність? Скільки деталей у партії? Як часто повторюється ця операція?
Якщо деталь одинична або дослідна, зазвичай доречніший універсальний вимірювальний інструмент. Якщо партія серійна, а параметр повторюється постійно, варто розглянути калібр. Якщо деталь відповідальна, можна поєднувати обидва підходи: точне вимірювання для налаштування і граничний контроль для поточної перевірки.
Також важливо враховувати доступ до контрольної поверхні. Іноді розмір формально можна виміряти, але зробити це стабільно на кожній деталі незручно. У таких випадках спеціальний контрольний інструмент може зняти багато зайвих питань.
Типові помилки під час контролю валів і отворів
Одна з найчастіших помилок — перевіряти деталь не тим інструментом, який відповідає задачі. Наприклад, серійну партію довго міряють вручну, хоча достатньо було б граничного контролю. Або навпаки: використовують калібр там, де потрібно знати точний розмір і зрозуміти характер відхилення.
Ще одна проблема — неправильне зусилля. Калібр не потрібно втискати або проштовхувати силою. Якщо прохідна сторона не входить нормально, це вже сигнал для перевірки. Надмірне зусилля може пошкодити деталь або сам інструмент.
Не менш важливі чистота і температура. Стружка, пил, залишки мастила або нагріта після обробки деталь можуть спотворити результат. Для точних посадок навіть невеликі чинники іноді мають значення.
Окремо варто згадати стан інструменту. Калібри, мікрометри, пробки, кільця і скоби повинні бути придатними до роботи. Якщо інструмент зношений, пошкоджений або давно не перевірявся, результати контролю можуть бути хибними.
Як побудувати контроль на дільниці
Добре організований контроль не обов’язково складний. Для початку потрібно визначити критичні розміри за кресленням і зрозуміти, які з них впливають на складання або роботу вузла. Далі — підібрати інструмент під кожен параметр.
Для першої деталі після налаштування варто використовувати точні вимірювальні інструменти. Для серійної перевірки повторюваних параметрів — калібри. Для спірних випадків або аналізу браку — знову повертатися до вимірювань.
Такий підхід дозволяє не перевантажувати контроль зайвими операціями, але й не пропускати важливі відхилення. Особливо це помітно на великих партіях, де кожна зайва хвилина на перевірці множиться на десятки або сотні деталей.
Висновок
Контроль валів, отворів і посадок потрібен для того, щоб деталі не просто відповідали кресленню на папері, а нормально працювали у вузлі. Неправильний зазор, надмірний натяг або відхилення діаметра можуть створити проблеми вже під час складання або експлуатації.
Універсальний вимірювальний інструмент потрібен там, де важливо знати точне значення. Калібри — там, де потрібно швидко й однозначно перевірити придатність серійної деталі. Найкращий результат дає не один інструмент, а правильне поєднання методів контролю.
Для виробництва це означає менше спірних ситуацій, менше браку і стабільніший процес приймання деталей.
